分配料道和供料道

加热系统：CORA®

CORA 系统是一种专为分配料道及供料道设计的供气装置，可在恒定比例下预混燃气与助燃空气以供燃烧。

该燃烧系统的主要优势在于：在不同工况下，其在整个控制范围内都能保持近乎100%稳定的燃气/空气混合比例（恒定比率）。

系统描述

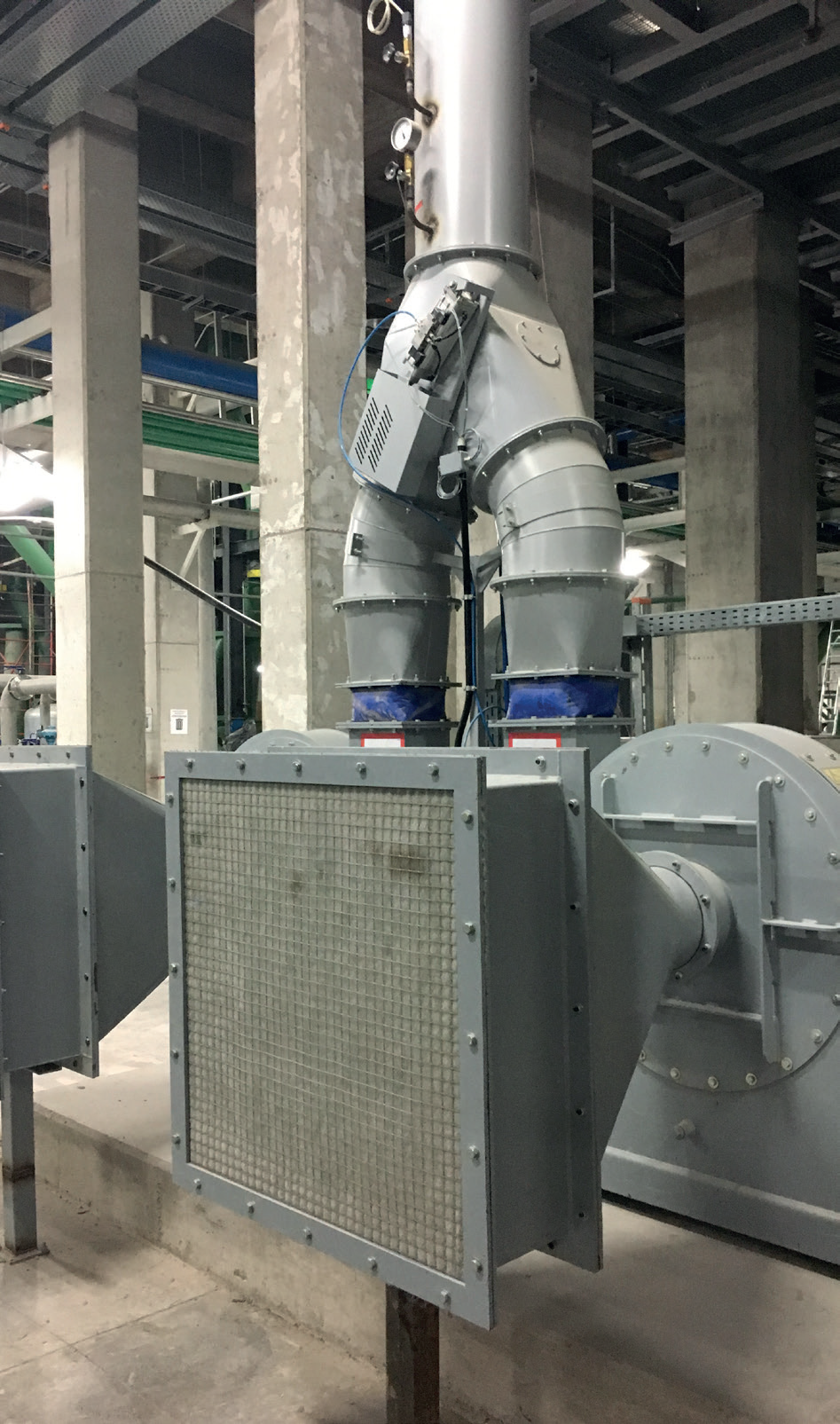

CORA®阀组所需的助燃空气由一台专用的风机供气，风机转速可变频调节，确保助燃空气压力稳定在60-80mbar。助燃风机为供料道和分配料道的加热系统供气，通常会额外安装一台作为备用。

燃气通过一套燃气过滤和压力控制阀组将压力稳定在120mbar，有效避免了各区之间的相互影响，稳定整个系统。

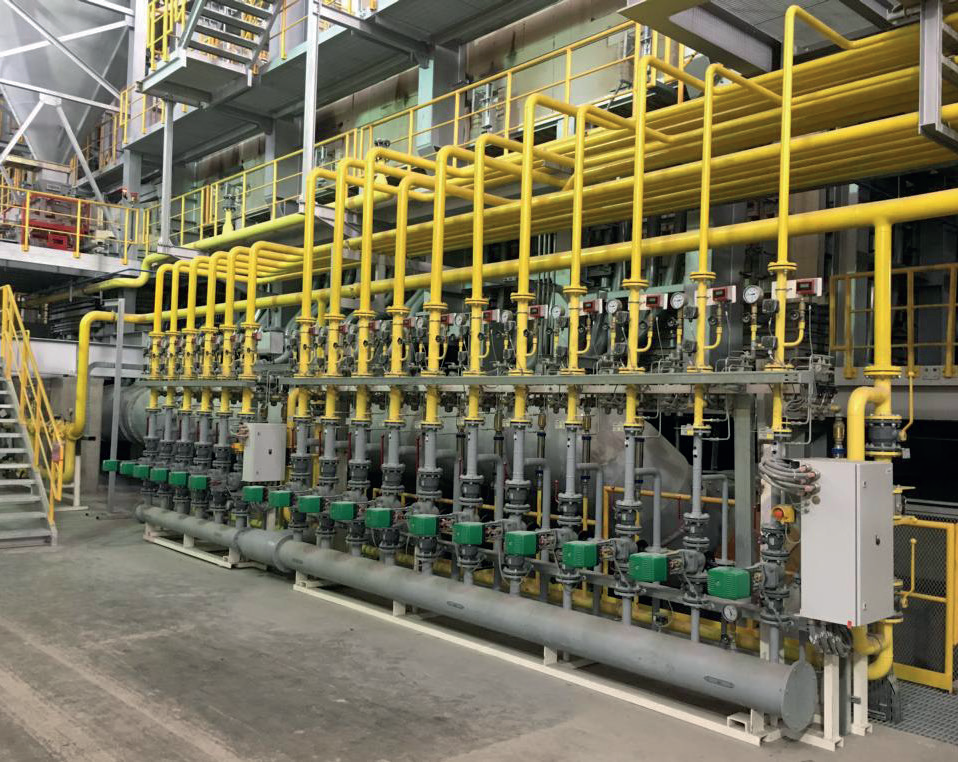

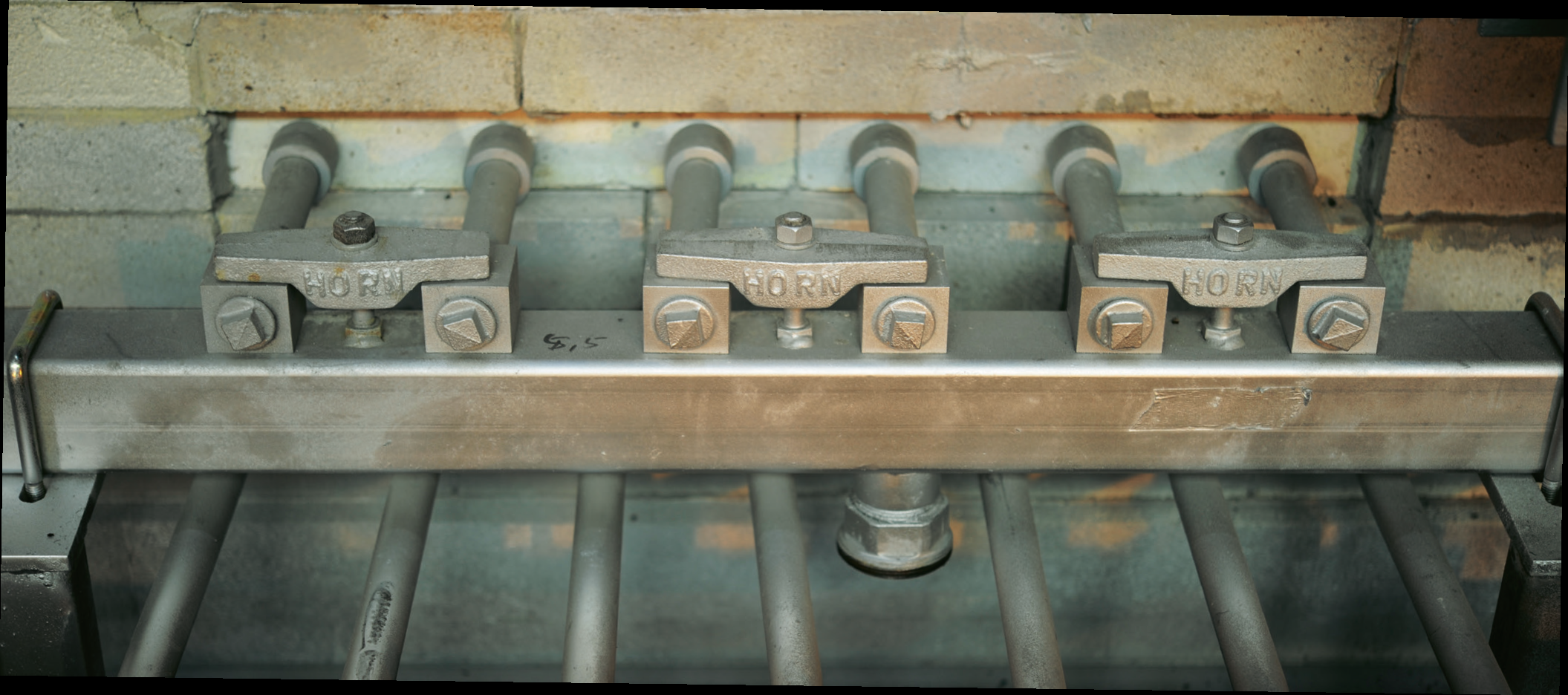

燃气进入各个CORA®阀组后与空气按比例混合，形成空燃混合气。混合气经由管道输送至歧管。供料道的歧管上装有霍恩为此专门设计的HORN® HGGB混合气喷枪。

重要特性

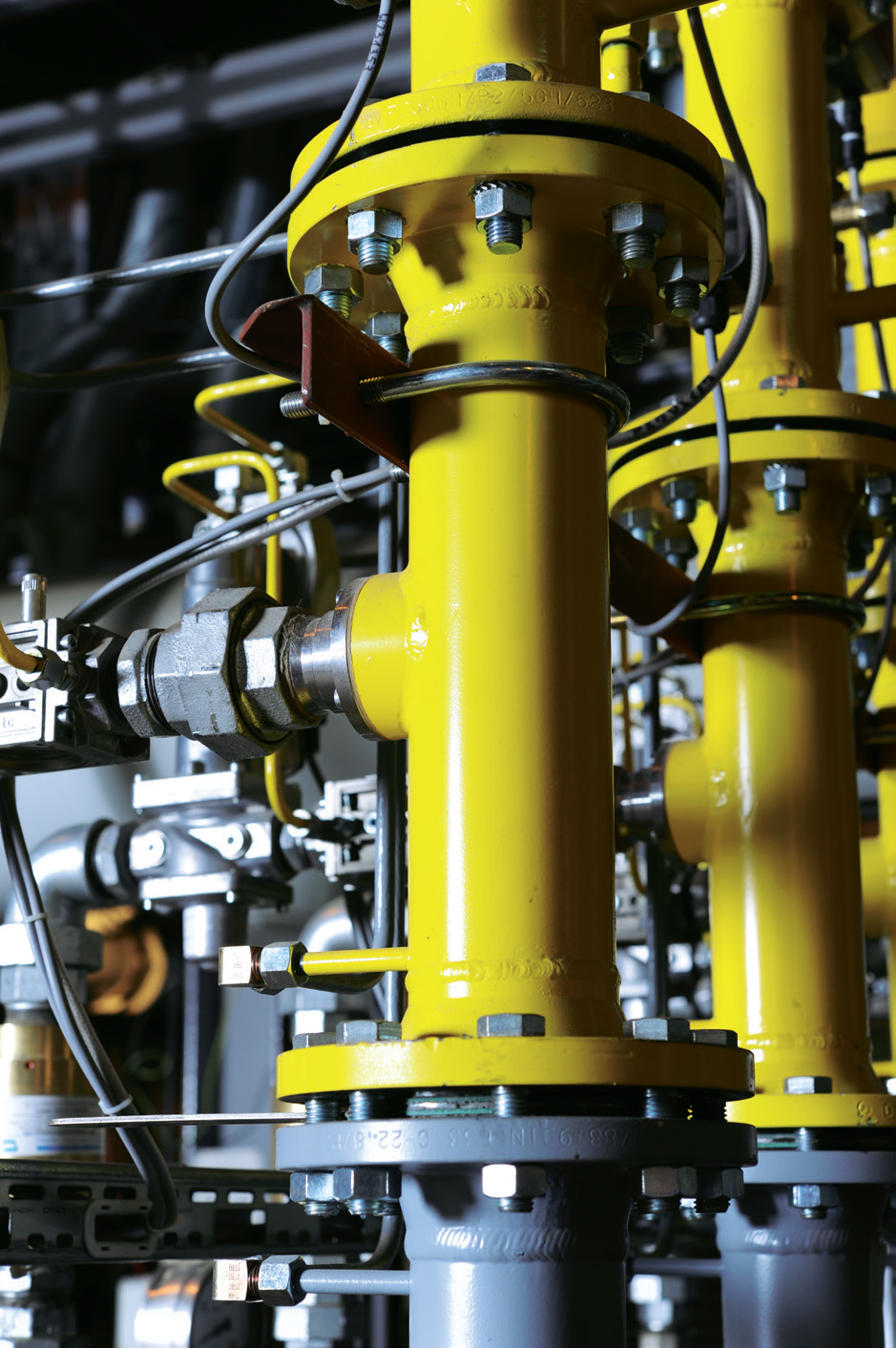

空燃混合管

燃气和助燃空气在特制的混合管（2）内混合。该设计确保即使在燃气和空气流量极小的情况下，仍能保持湍流状态，确保******的燃气/空气混合效果。

燃气/空气混合管的尺寸依照各个区的加热需求确定，更换简便。

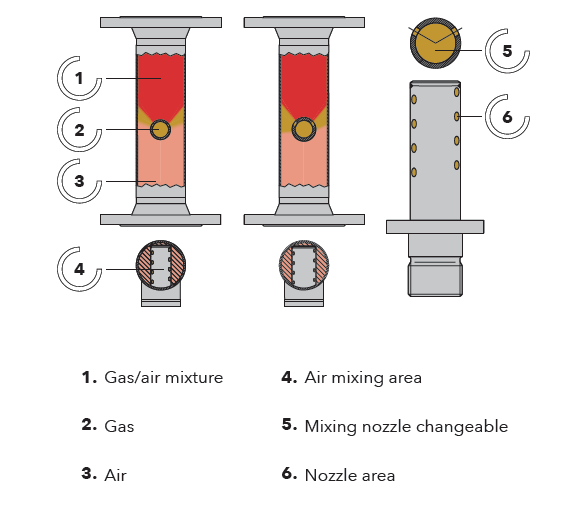

1. 空燃混合气 2. 燃气 3. 空气 4. 空气混合区 5. 可更换混合喷嘴 6. 喷嘴

燃气输出控制

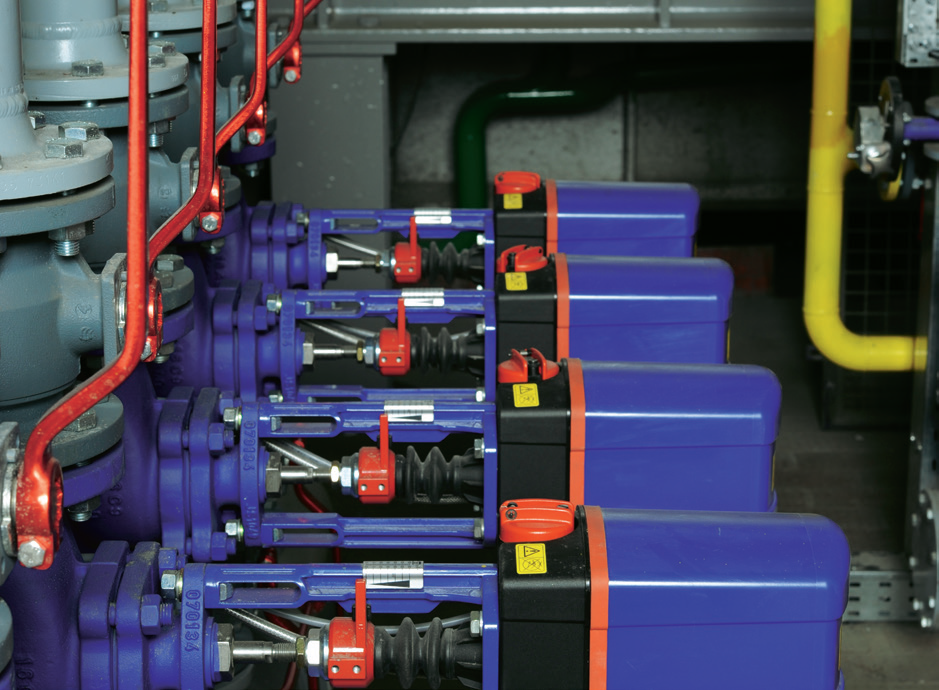

通过助燃空气流量调节各个控制区的喷枪输出功率，助燃空气流量可通过电机控制阀（3）进行调节。其特点在于使用等百分比KV值的阀芯，可精准调节助燃空气流量。燃气流量则由比例控制器（4+5）自动调配，详见“空燃比例控制”部分。

空燃比例控制

助燃空气流入混合管前会经过一个差压孔板（2）。差压信号传递至比例控制器（4+5），控制器按测定的空气流量成比例输出燃气。

不同于文丘里或注射式混合器以压力为参照的工作方式，本比例控制系统以流量为参照，由此可在全部控制范围内实现完全稳定的空燃比。

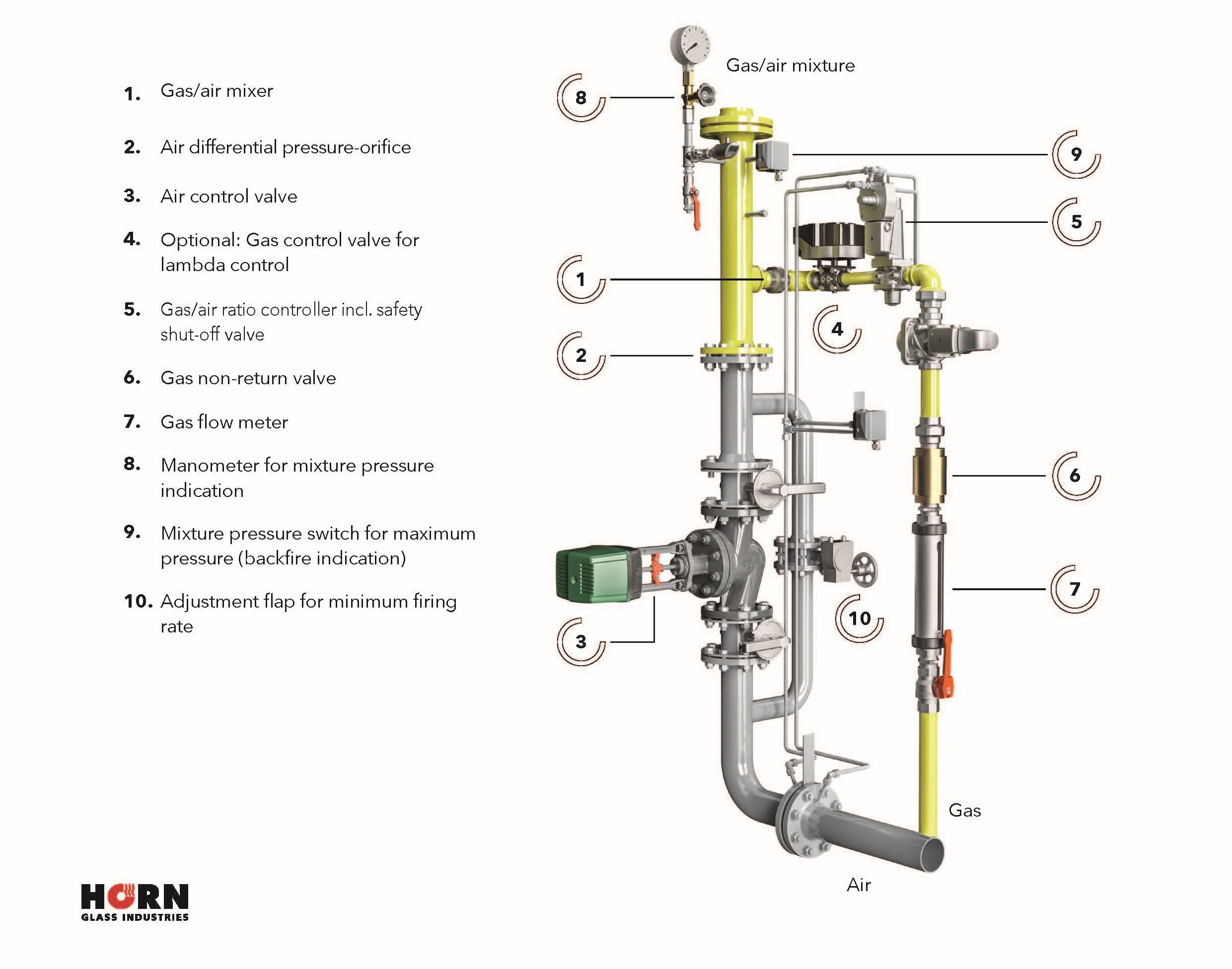

1. 空燃混合管 2. 空气差压孔板 3. 空气控制阀 4. 可选项：用于空燃比（λ）控制的燃气控制阀 5. 空燃比控制器含安全切断阀

6. 燃气止回阀 7. 燃气流量计 8. 混合气压力表 9. 混合气高压压力开关（回火指示器）10. 用于保持最小火焰的调节阀

SAFETY SYSTEMS 安全系统

CORA®系统配备如下安全设施：

SAFETY SWITCH-OFF 安全切断:

如下情况会自动切断燃气供应：

切断阀组上所有区的燃气供应：

切断单独区的燃气供气：

从混合管道泄漏的空燃混合气具有高度可燃性。为了避免空燃混合气回火，差压管路上装有一个压力开关（9）。系统所需的恒定压力通过一个特殊的手动控制阀（10）调节并固定，阀门装于空气调节阀（3）的旁通管道。

若出现压力损失，会通过关闭两个安全阀中断相应控制区的燃气供气。

如果出现回火，会通过高压压力开关提示并关闭两个安全阀

CORA®阀组

空燃比（λ）自动控制

供料道内气氛是影响玻璃生产及质量的一个重要参数。燃气热值波动及其他不稳定因素会导致玻璃生产，尤其是有色玻璃和高品质玻璃生产出现问题

使用霍恩的EUROX® EpRox 系统可完美解决该问题。

该系统既可以作为HORN® SCADA系统的扩展模块使用，也可以作为一个独立系统兼容第三方PLC系统。借助EpRox 系统的测量结果即可实现供料道空燃比（λ）自动控制。

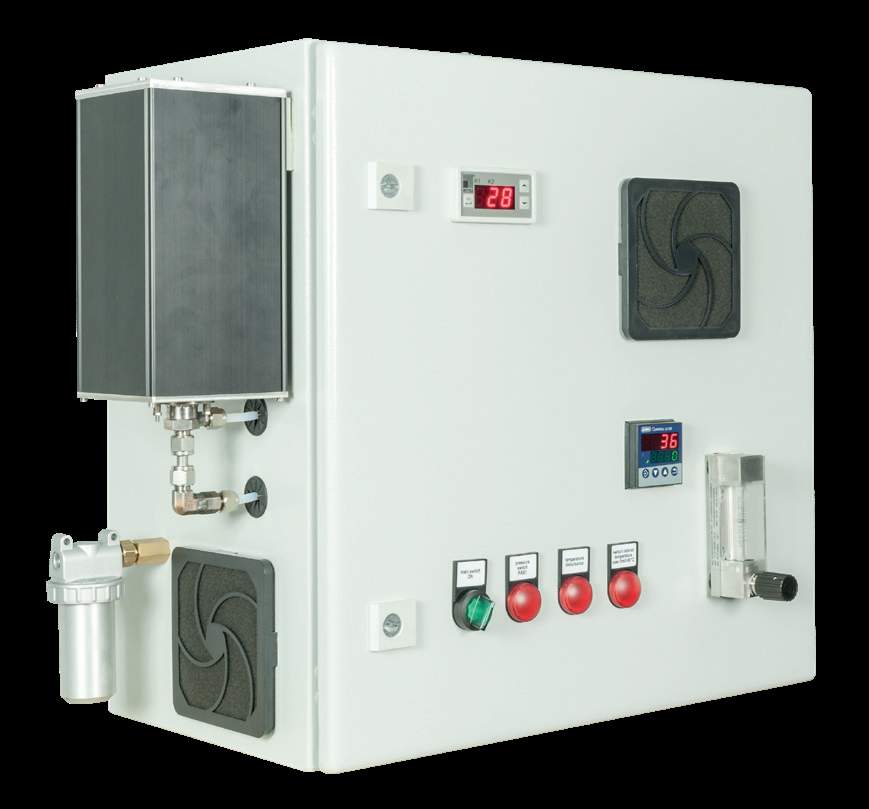

其原理是将一个氧化锆测量单元加热到1000℃，催化分解空燃预混气并进行分析。结合电磁阀组的使用，使得一根探头可测量多达12个供料道控制区。输出信号既可以直接在HORN® SCADA系统中处理，也可以作为独立系统使用多功能装置OM-3进行处理。

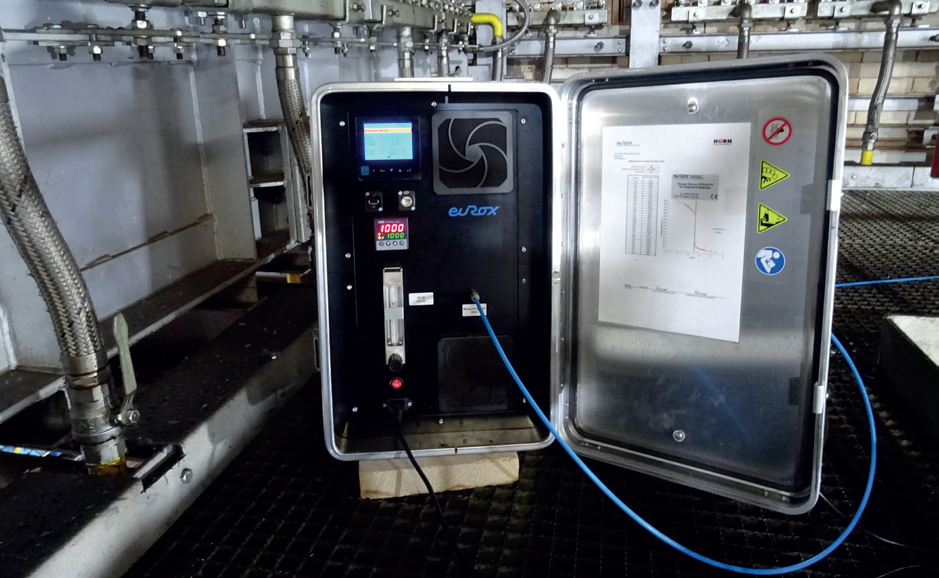

在使用OM-3装置的同时，还可以通过霍恩便携式EpRox系统对单一控制区进行测量。测量结果可传输到手机并通过相关程序呈现。该方式尤其适用于调节系统时使用。

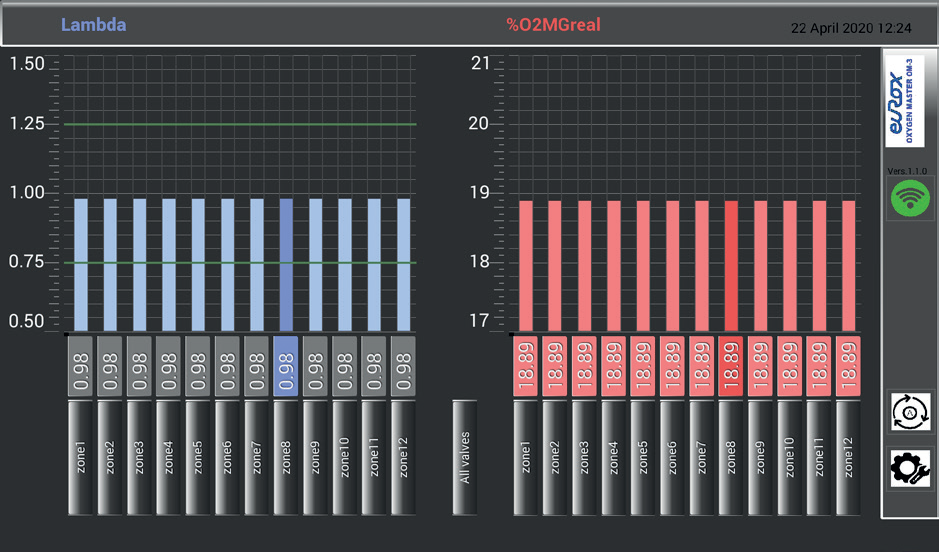

此外，使用OM-3装置的同时，还可以通过平板电脑连接WLAN显示测量结果。该功能还支持测量数据存储并可以直观的对比所有区的测量值。

欲了解关于EUROX® EpRox系统的更多信息，请参阅EUROX® 产品宣传册。

ADVANTAGES 系统优势

- 即使在热值波动的情况下气氛依然能够保持稳定

- 即使在近化学计量比的情况下仍可快速调节空燃比，控制精度可达λ±0.05

- 可使用笔记本电脑存储测量值

- 安装快捷且维护成本低

- 便携式EpRox装置，便于现场调节

- 现场调节时使用笔记本显示并存储测量结果
