搅拌桨旋转机构

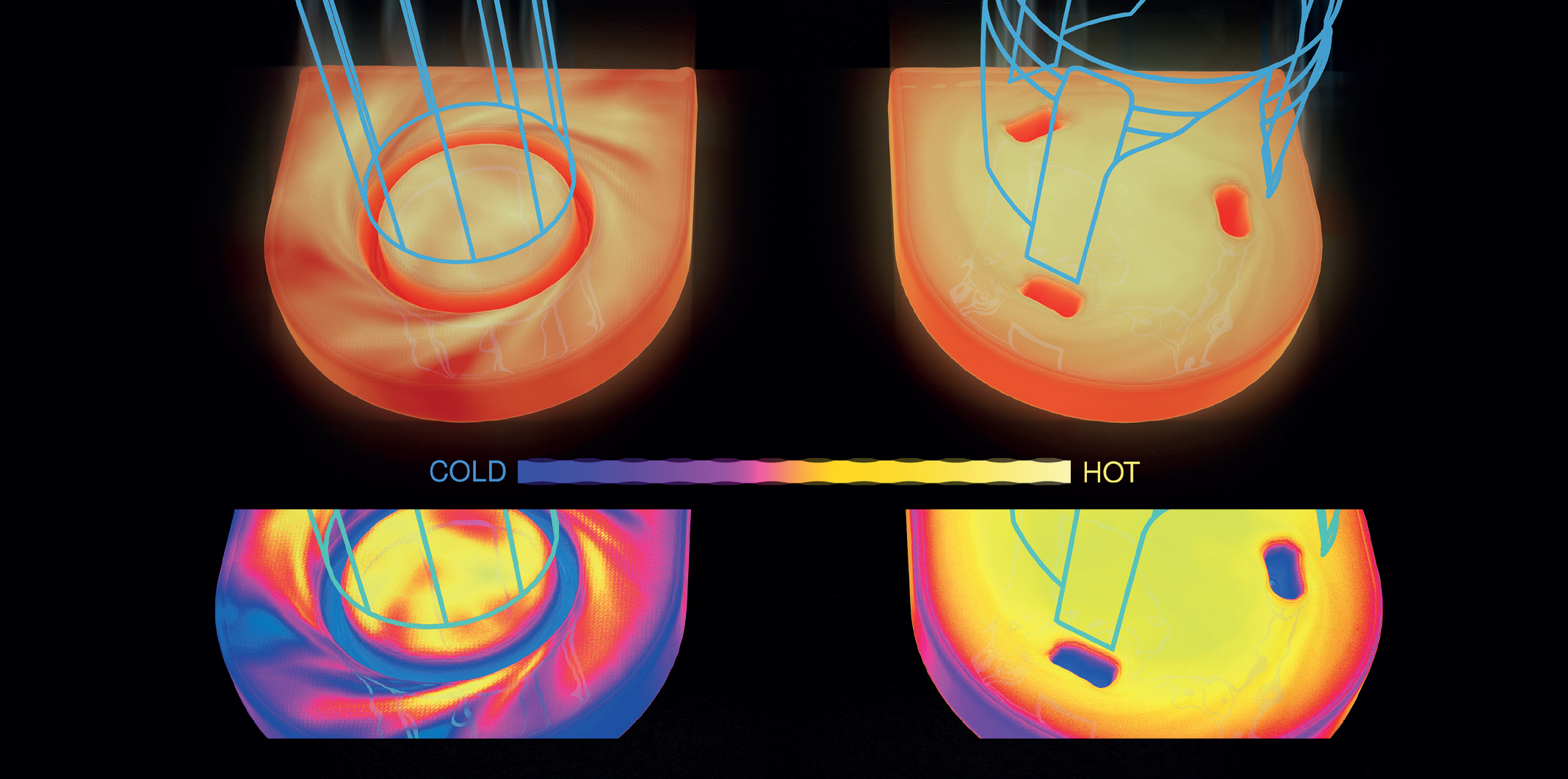

搅拌叶片旋转将极大提高玻璃液的混合热均匀性。该机构设计已经验证可稳定生产且耐久使用。

海叶搅拌桨旋转机构可配套安装于多型号尺寸供料机。

功能描述

型号为237F11的海叶搅拌桨机构安装固定于料槽。随着齿型盘的旋转带动三个搅拌桨对玻璃液进行搅拌，使玻璃液均匀混合。

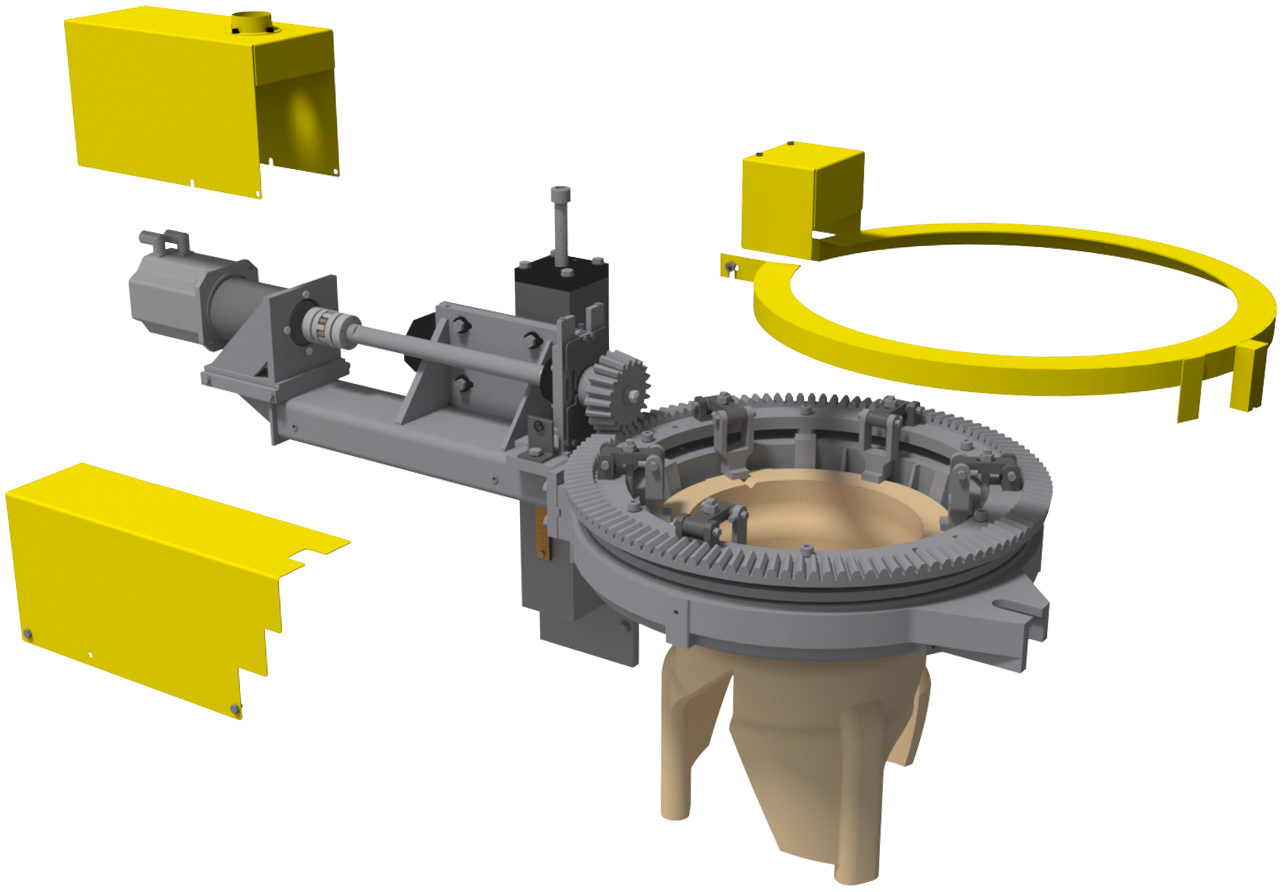

旋转机构由伺服电机驱动，水平运动经由斜齿轮转为90度方向的侧向动作，从而实现齿牙盘的旋转运动。伺服驱动有海叶的多轴伺服同步系统Heye Simotion® Servodrive 驱动。

安全设计

型号为237F11海叶搅拌桨旋转机构的所有移动部件均安装在后端，方便拆卸。转子机构驱动带扭矩控制。一旦发生堵卡，驱动将自动停机。

驱动单元

参照其他部件brochure内容。

安装

旋转机构由四个柱状螺杆定位在控制台上，在补偿区的正面一侧。至于现场控制箱的安装位置， 需要选择在一个方便操作的位置，即调节时能同事看到旋转机构。控制柜则需安装在配备空调的电控室（详见技术参数说明）。

技术优势：

- 良好的热均匀性

- 稳控料重恒定

- 速度可变

- 转子旋转方向可调

- 机构长久耐用

- 三个搅拌桨的运动轨迹统一

- 全部机构有罩壳保护

- 手动高度调节

供货范围：

- 旋转机构，带与供料机的连接台。

- 旋转机构的机械调节装置

- 控制单元，已完成接线安装的封闭电柜。

- 现场控制单元（控制箱）*

- 成套电缆
